Gameboy-Color - Remplacement écran OLED

Dans cet article, je partage mon expérience passionnante de réparation d'une Game Boy Color dont l'écran était endommagé. Au fil de l'article, je détaille les étapes de cette transformation, des recherches initiales à l'installation finale, en passant par les défis rencontrés. Chaque étape est illustrée par des photos, permettant aux lecteurs de suivre le processus comme s'ils étaient à mes côtés. Cette aventure rétro gaming est une célébration de la nostalgie et de l'innovation, montrant comment des technologies modernes peuvent redonner vie à des consoles vintage.

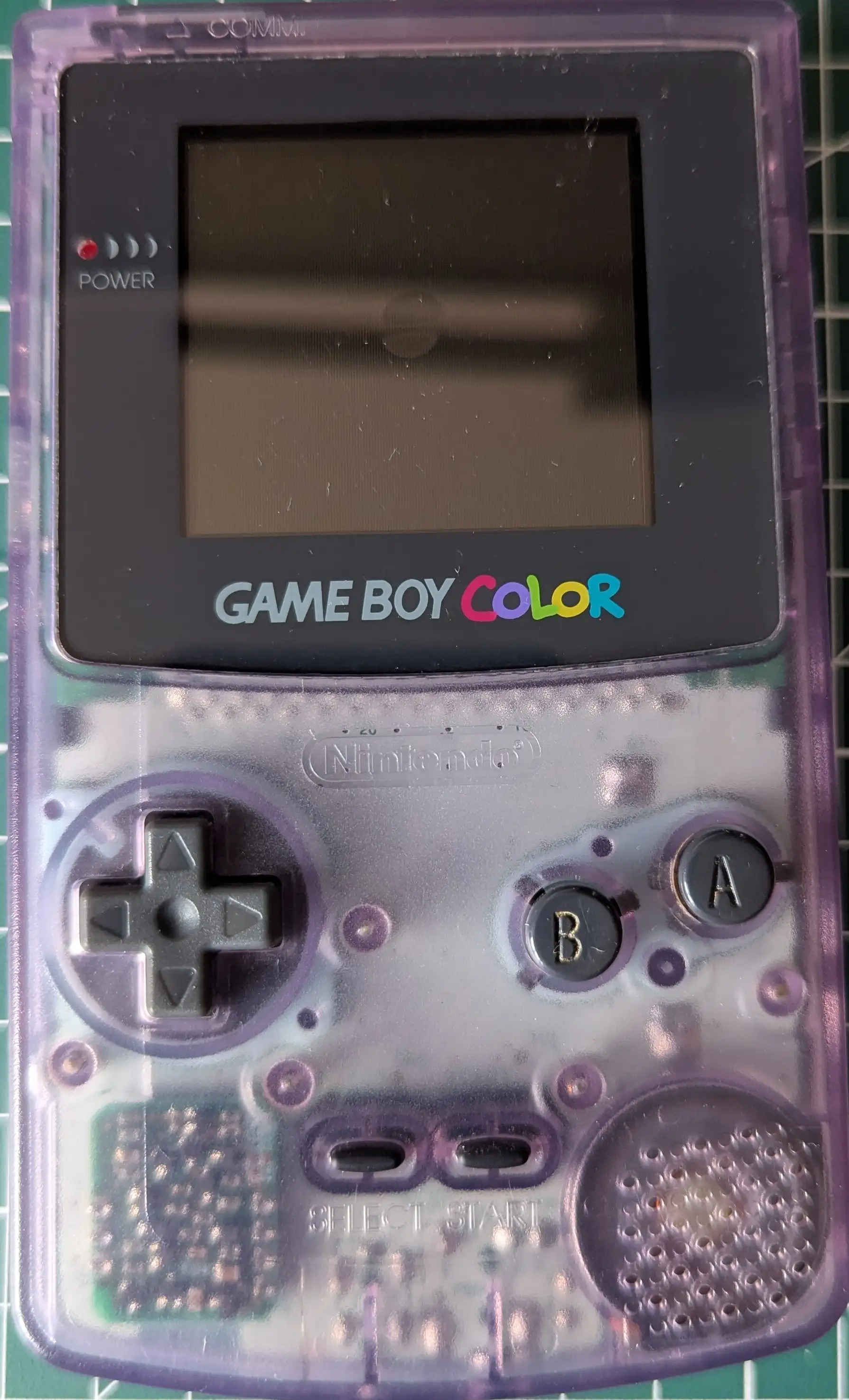

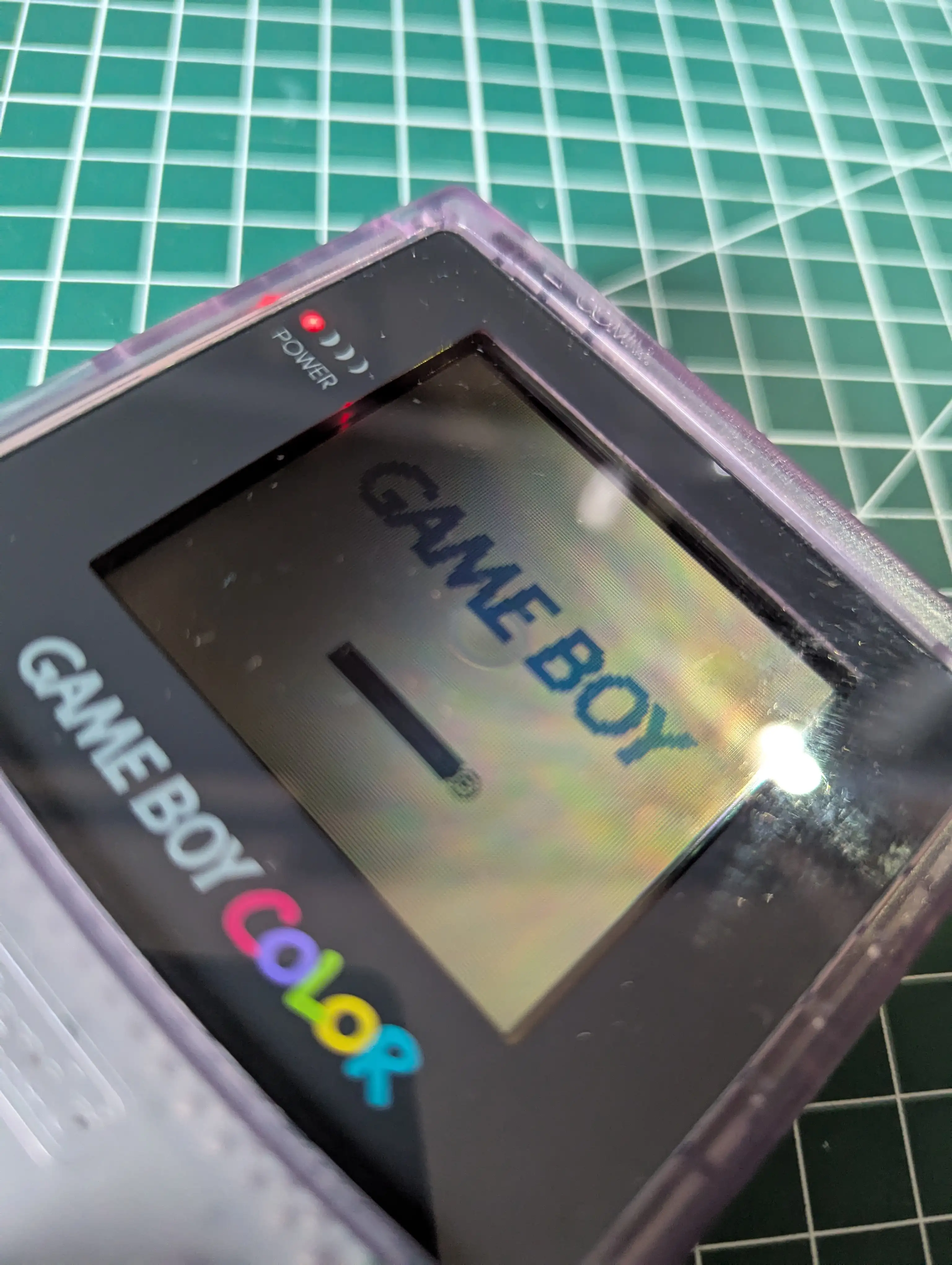

Si comme moi, vous avez passer la trentaine ou que vous avez cette passion pour vos jeux/jouet d'enfance, vous avez peu être déjà eu cette mauvaise surprise, en ouvrant un carton de découvrir qu'un de vos trésors précieusement gardé à subit les dommages du temps. Dans le cadre de cet article, je vous présente ma Game boy Color dont l'écran LCD réflectif, comme vous pouvez le constaté, à subit une déformation centrale (apparait comme une bulle d'air). Bien que la console reste fonctionnelle, on perd un peu de fun à jouer dessus. J'ai eu beau cherché la cause, détérioration du film de cristal liquide ?, dégazage ?, séparation du verre / film protecteur ou condensation interne ? je n'ai pas réussis à vraiment mettre le doigt sur le problème et surtout je n'ai pas trouvé un moyen pour effectué la réparation du LCD.

J'ai tout de même eu envie de trouver une solution. La chose à savoir, remplacer cet écran va avoir un cout.

• Prendre la pièce depuis une console HS ? ~40/60€
• Retrouver un écran LED ? ~25€
• Passer à un écran LCD IPS (haute résolution) ? ~50€
• Passer à un Ecran OLED . ~60€

Plutôt que de me contenter d'une réparation classique, j'ai décidé de faire évoluer cette console emblématique en remplaçant son écran d'origine par un écran OLED. Cet écran, provient d'un modèle de téléphonne depuis longtemps abandonnée : le Blackberry Q10. Ce dernier ayant été adapté pour fonctionner avec la Game Boy Color, grâce à des détaillants en Chine.

Je vous propose de démarré cette aventure, comme je l'ai fait moi même, avec la video d'un retro gameur qui présente cet écran, ses atouts et réalise l'installation comme je vais la détaillée juste après : Youtube: Game Boy Color OLED Screen Full Tutorial

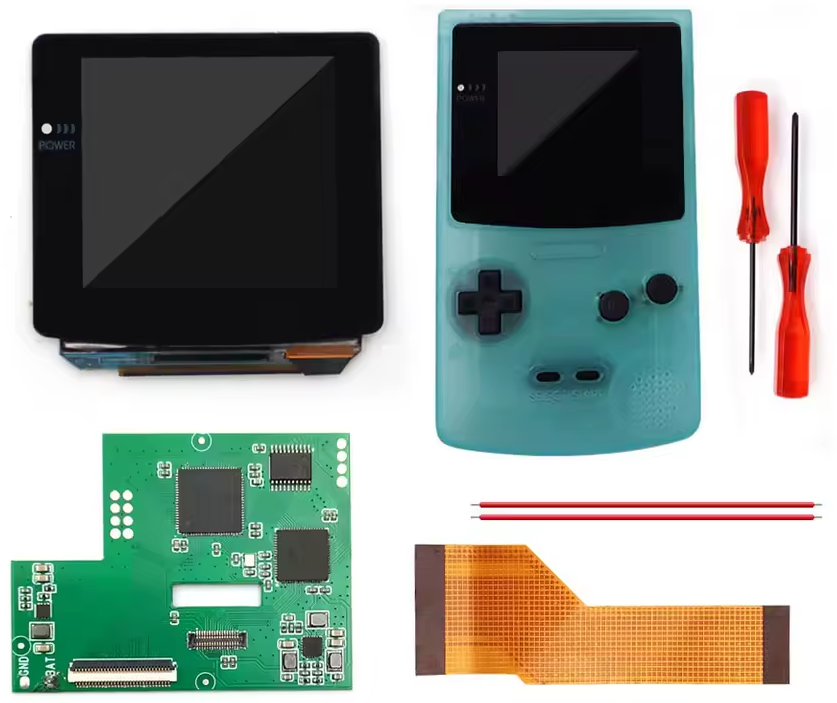

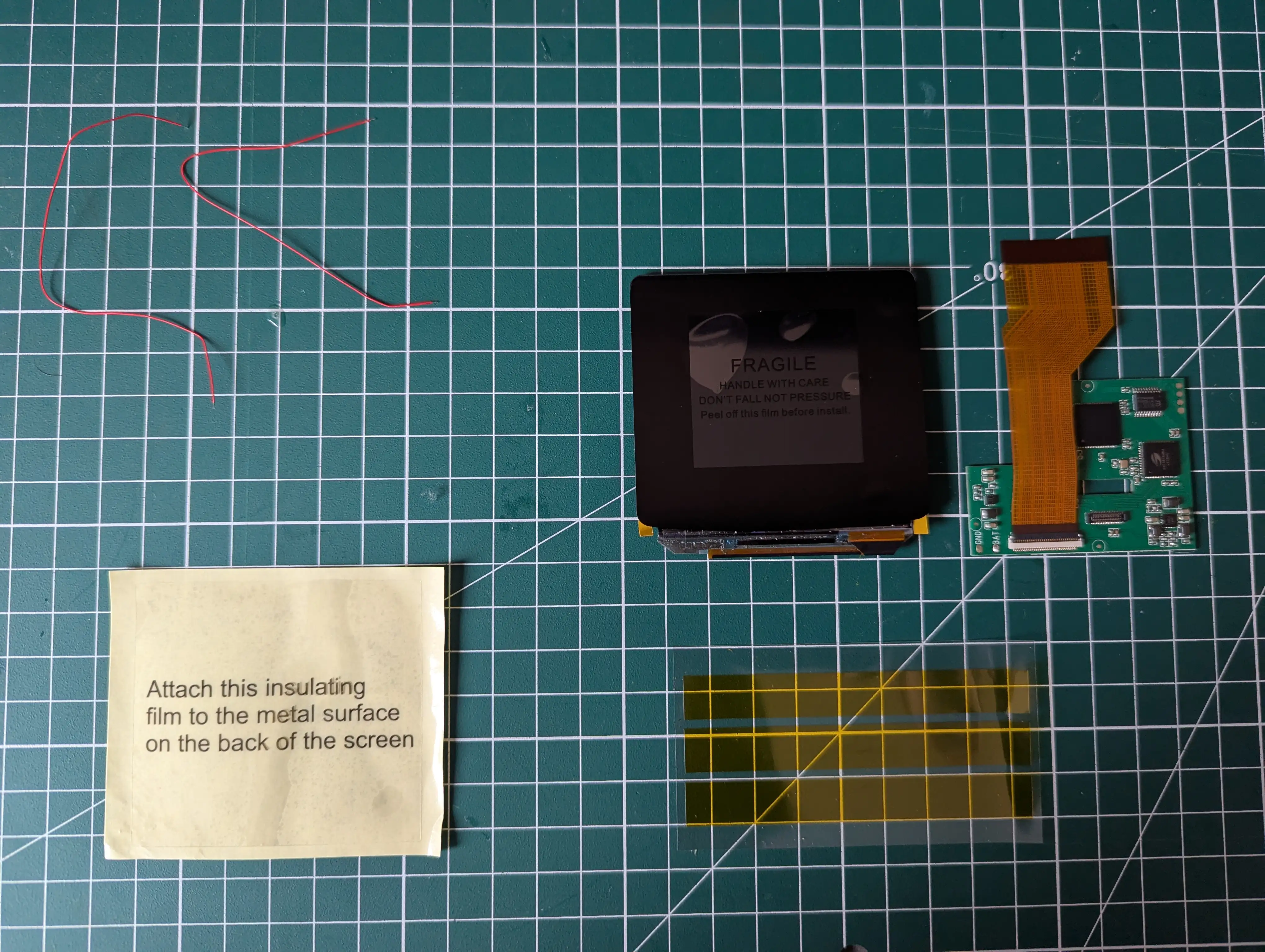

Le kit présenté dans la video peux être acheter pour ~65€ sur certain sites spécialisés et contiennent :

• 1 écran OLED laminé pour GBC
• 1 coque game boy color prédécoupé au dimension du nouvel écran
• 1 carte PCB pour adapter l'écran a la carte mère (a soudée)
• 1 set de bouton

Il est vrai qu'on peux encore aujourd'hui, avec un peu de chance et de recherche, trouver une gameboy color en état de marche pour ~70€. Mais je ne pouvais me résigné à mettre à au rebut une machine en état de marche, que je souhaite en plus conservé et réutilisé.

Commande passée, et après récéption du colis plusieurs semaines plus tard, l'aventure commence.

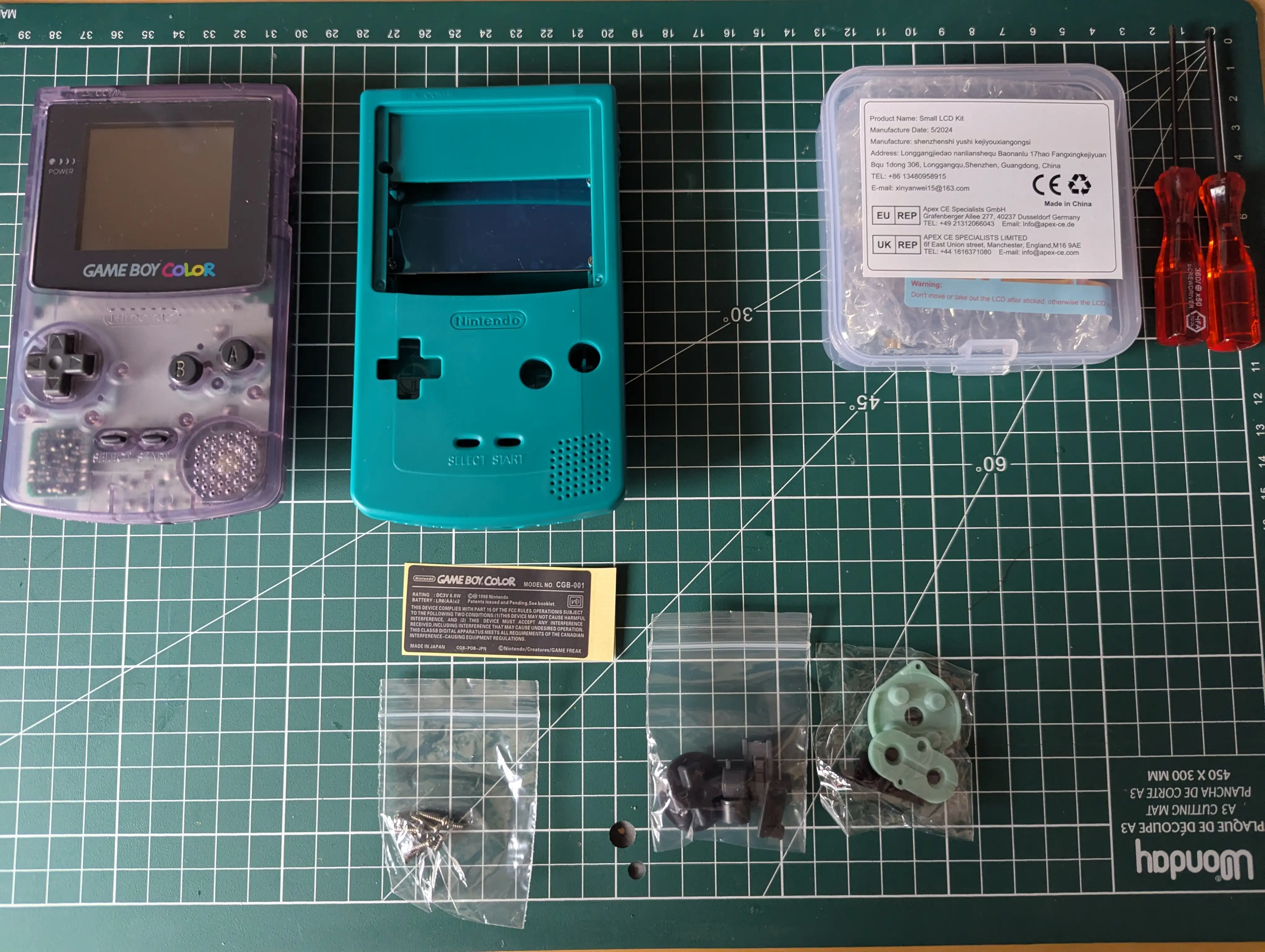

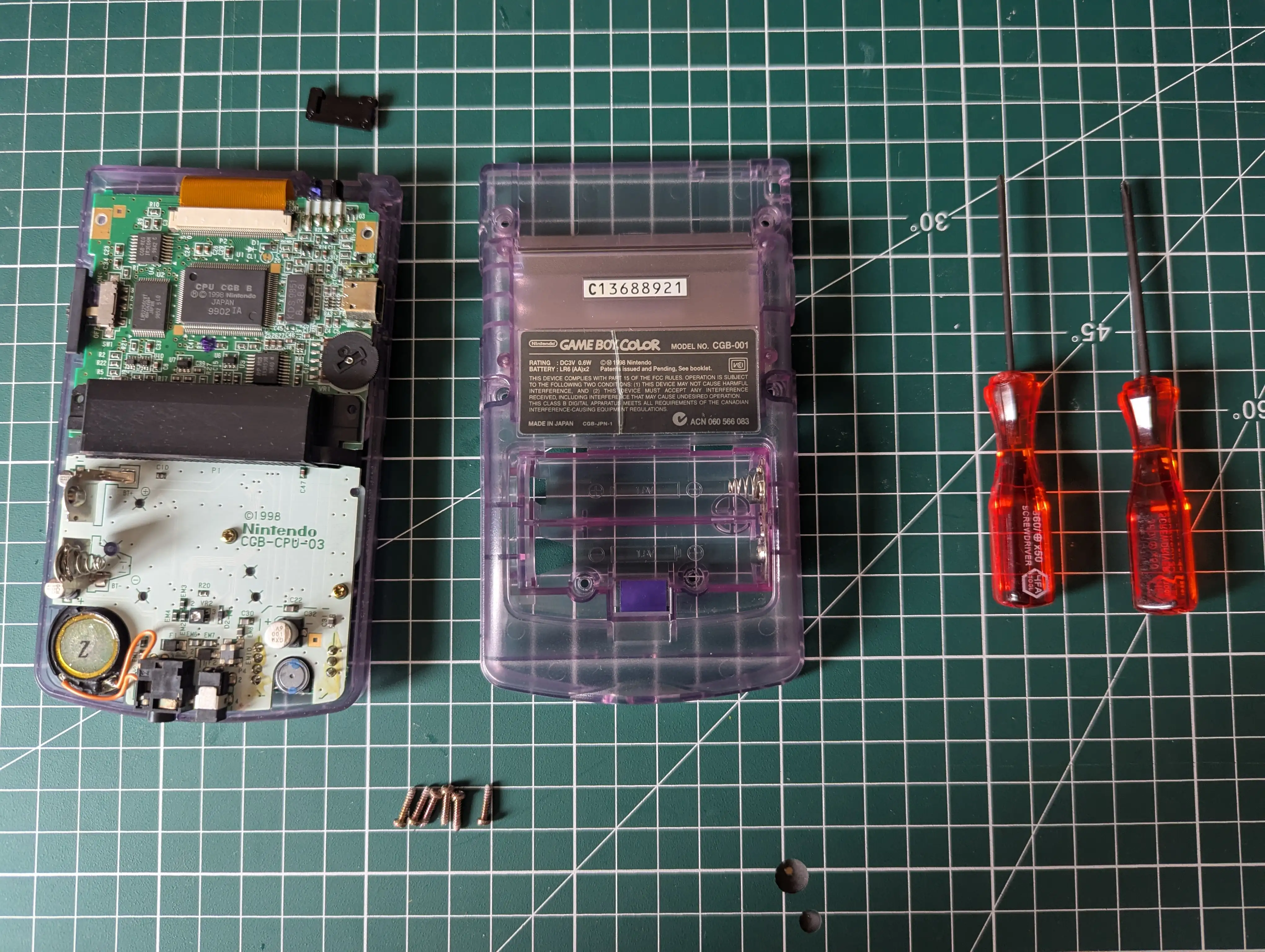

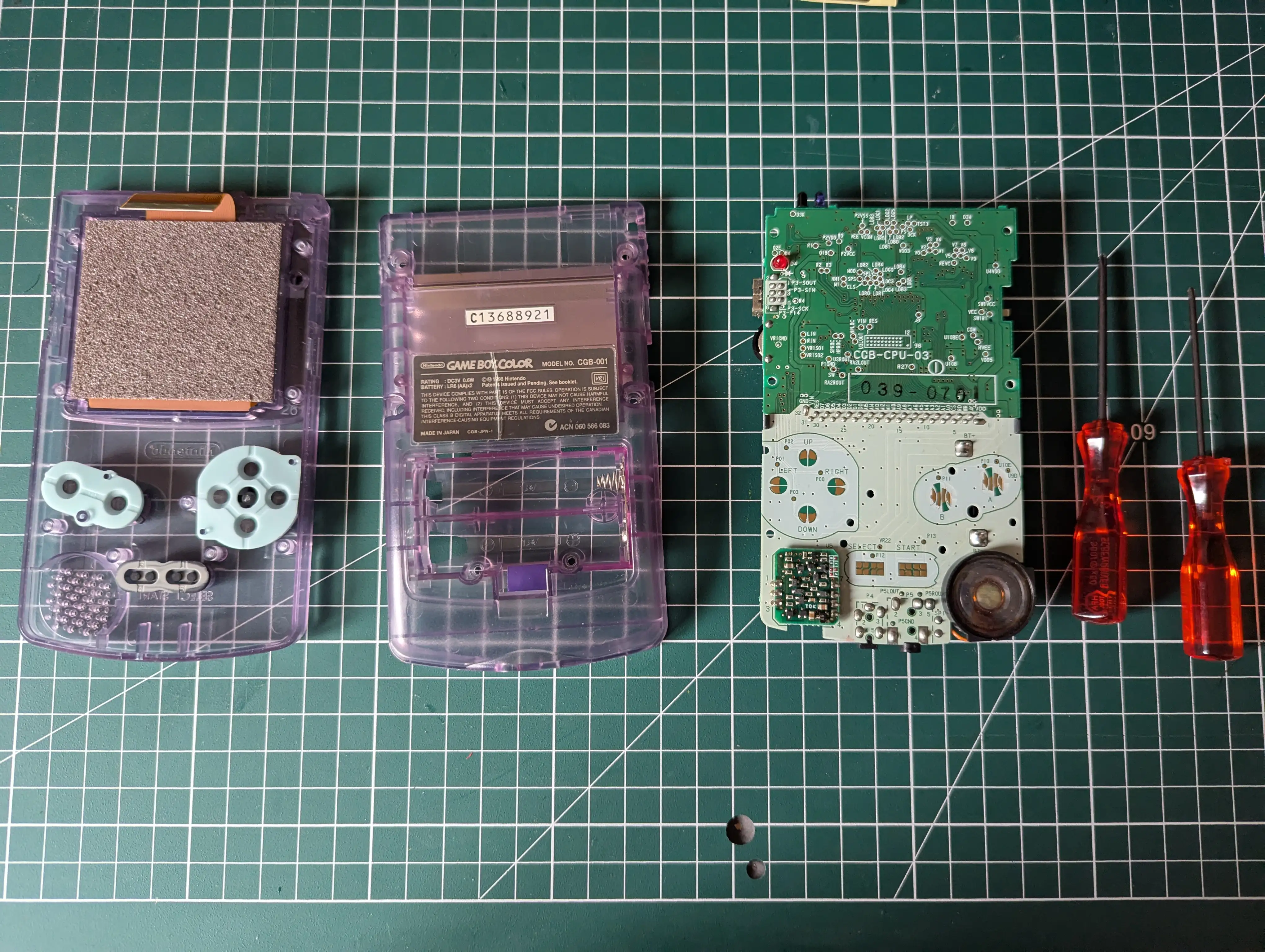

1ere étape, démontage de la console et extraction de la carte mère PCB de l'ancien boitier.

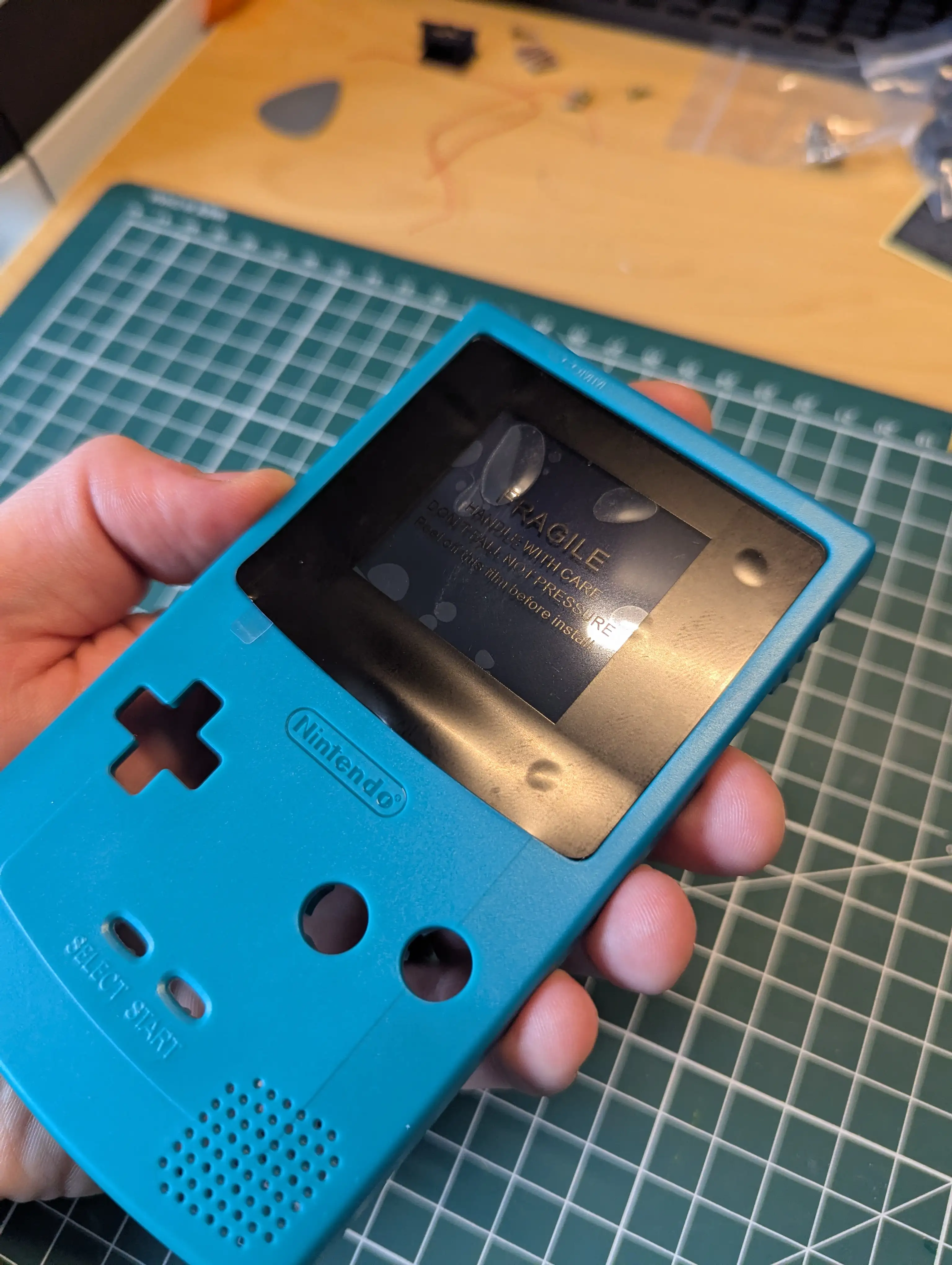

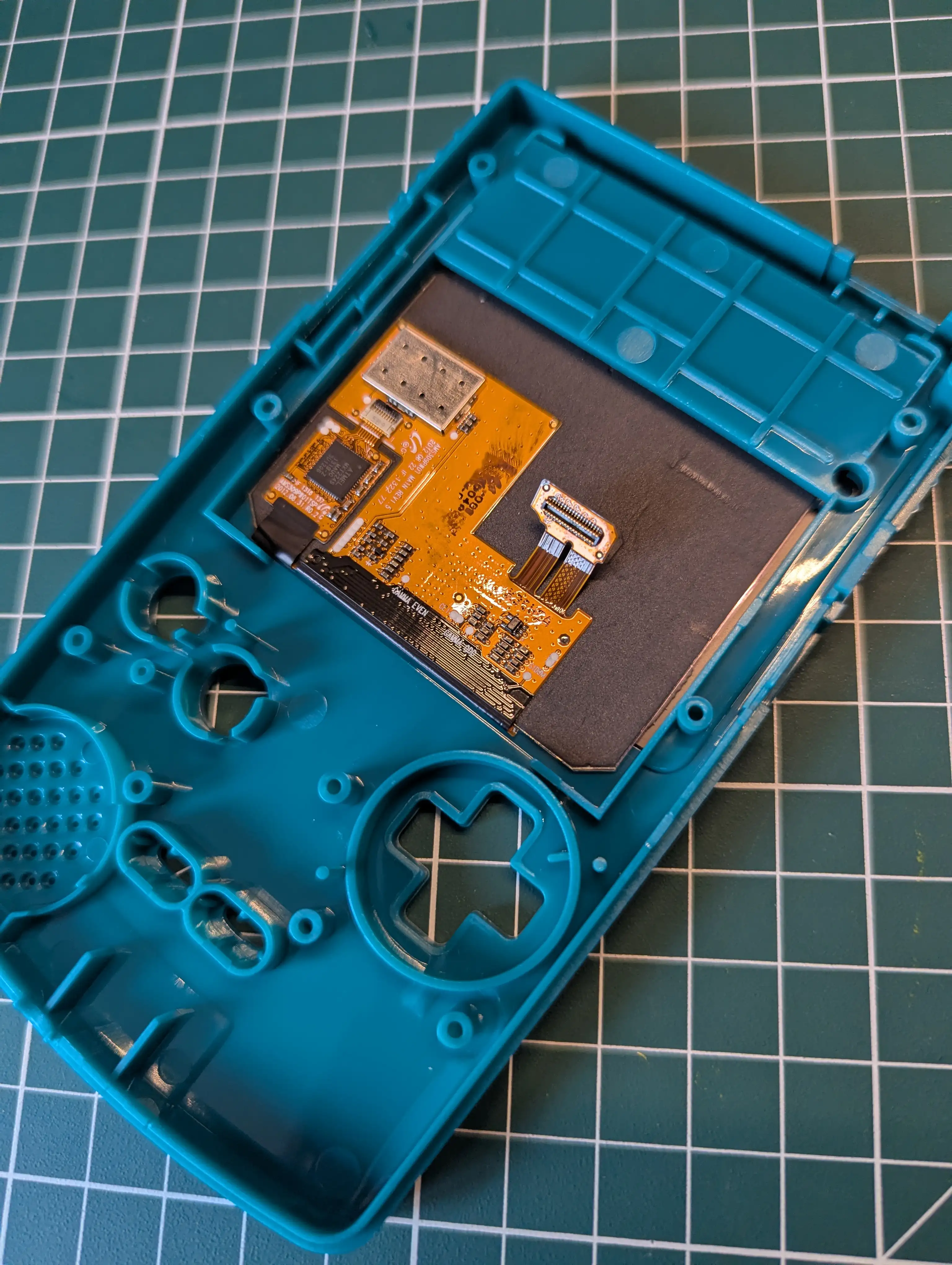

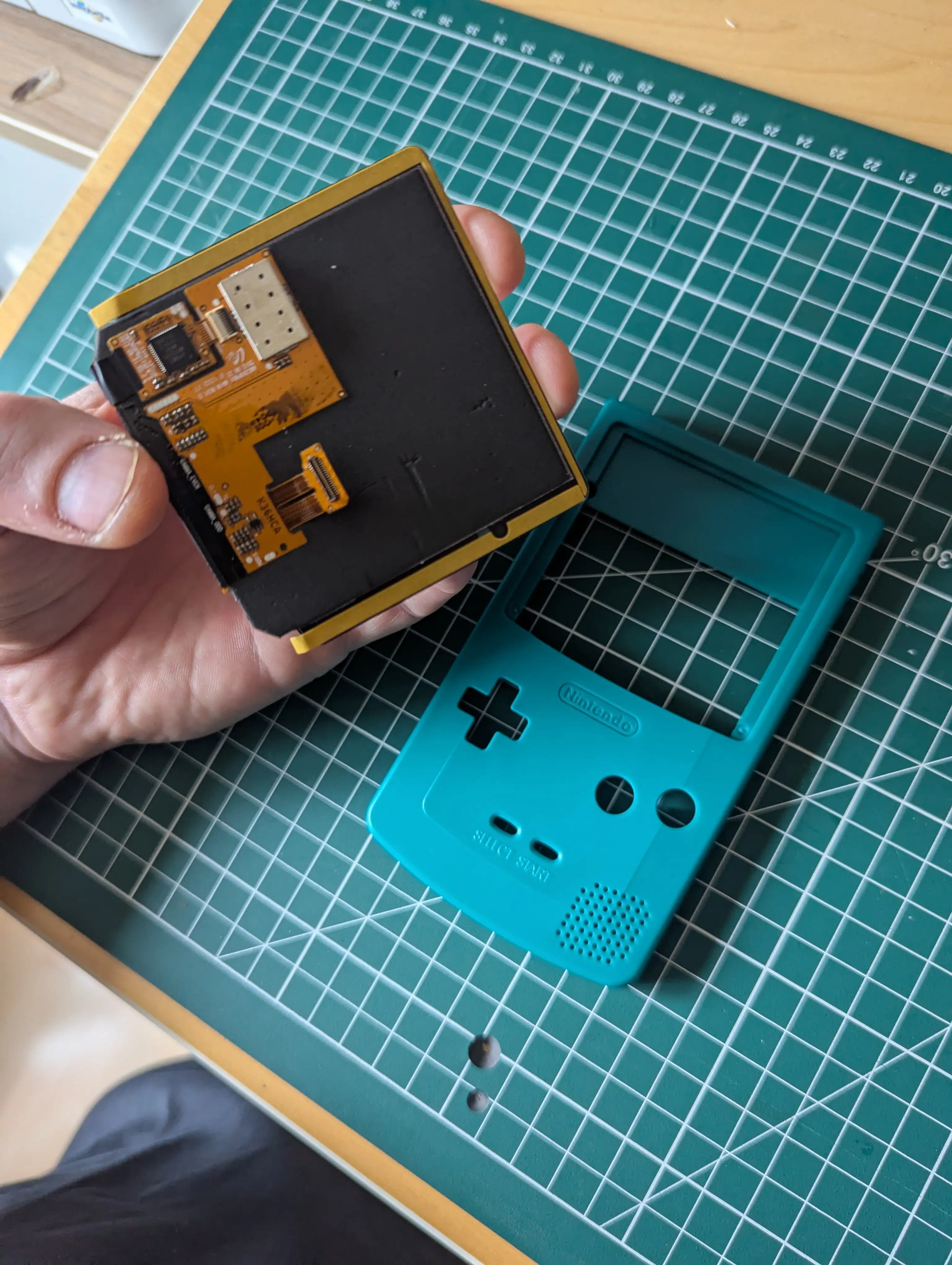

2nde étape, préparé l'écran OLED et monter délicatement sur ce dernier sur la nouvelle coque.

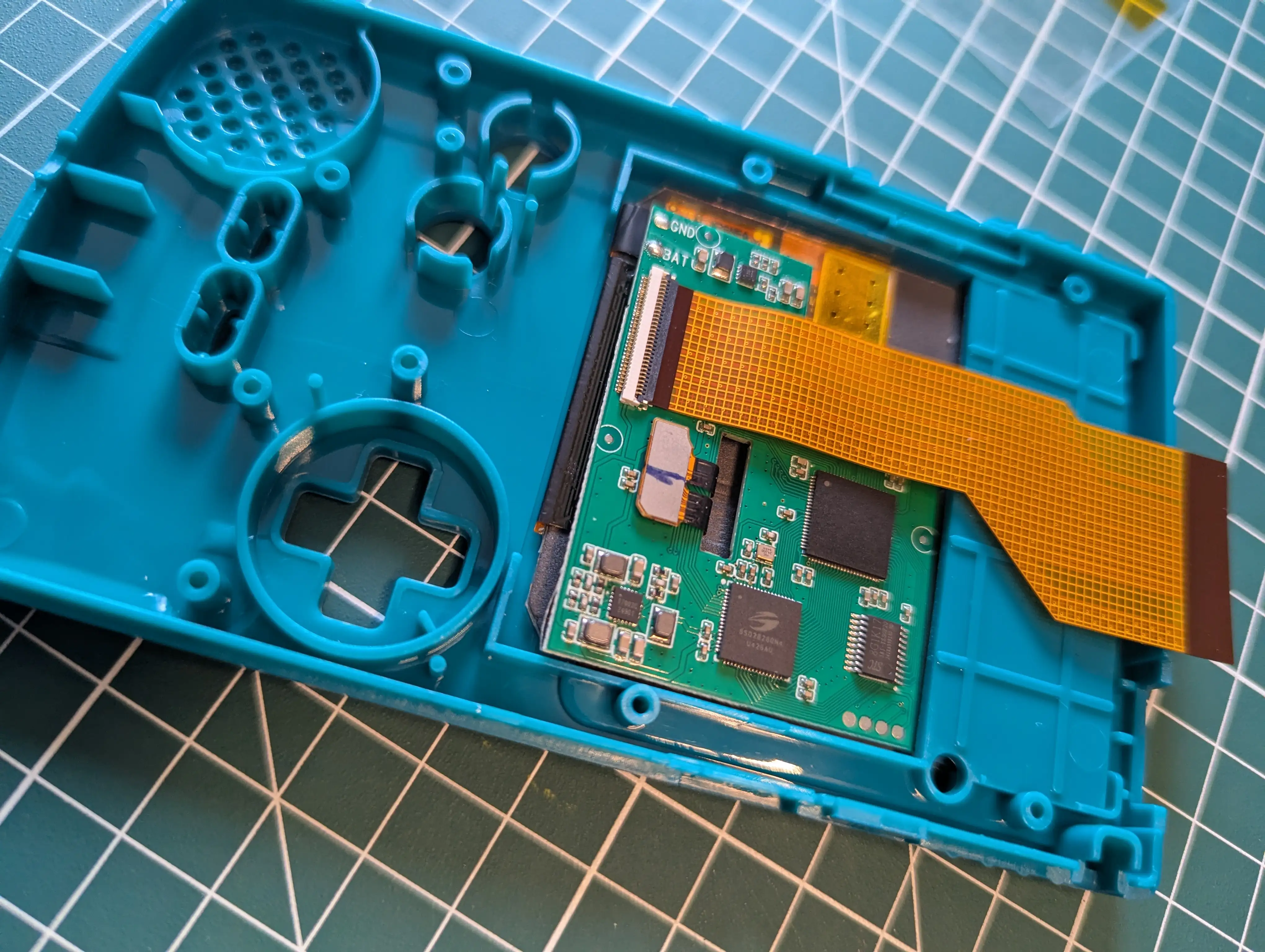

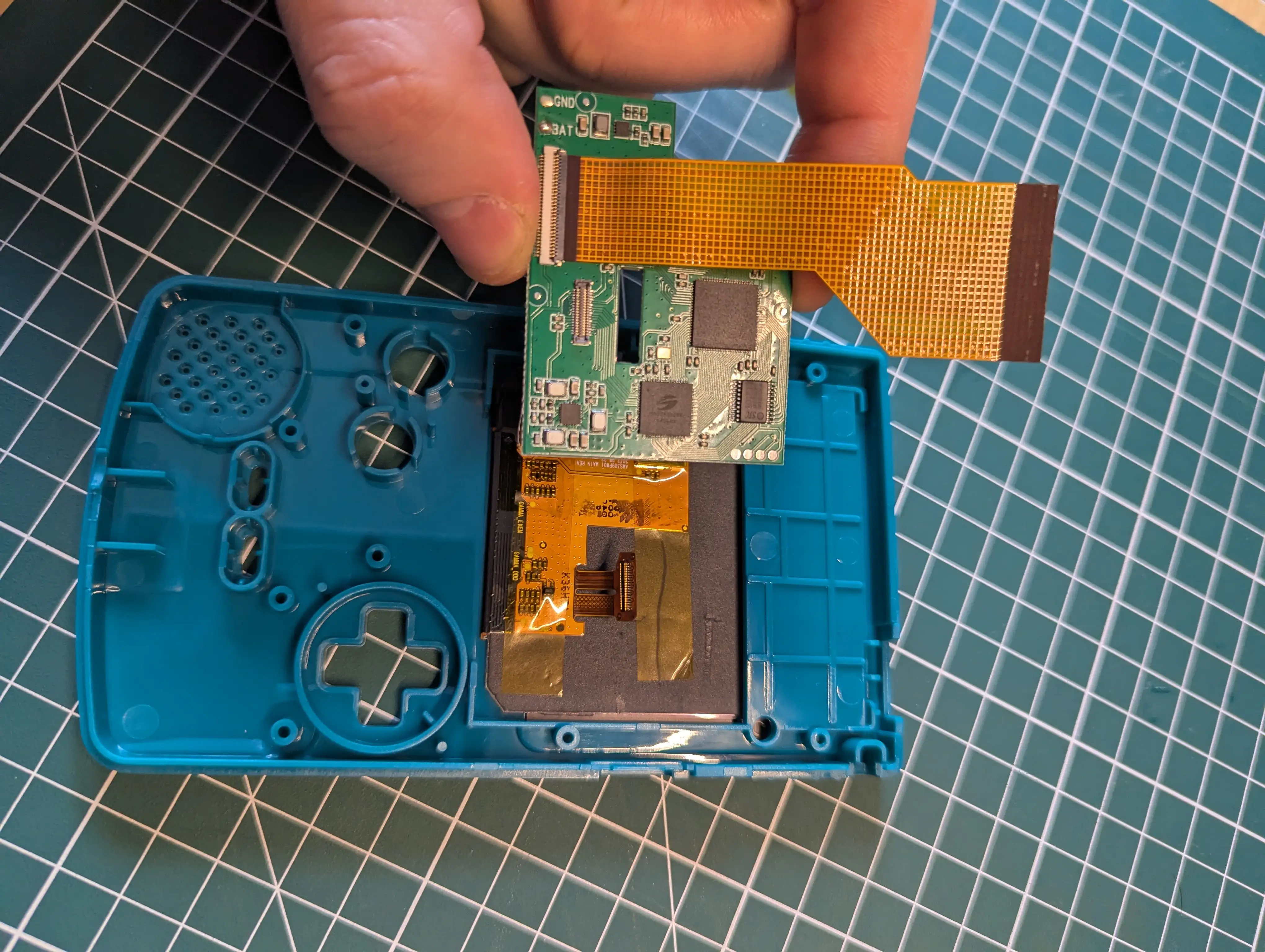

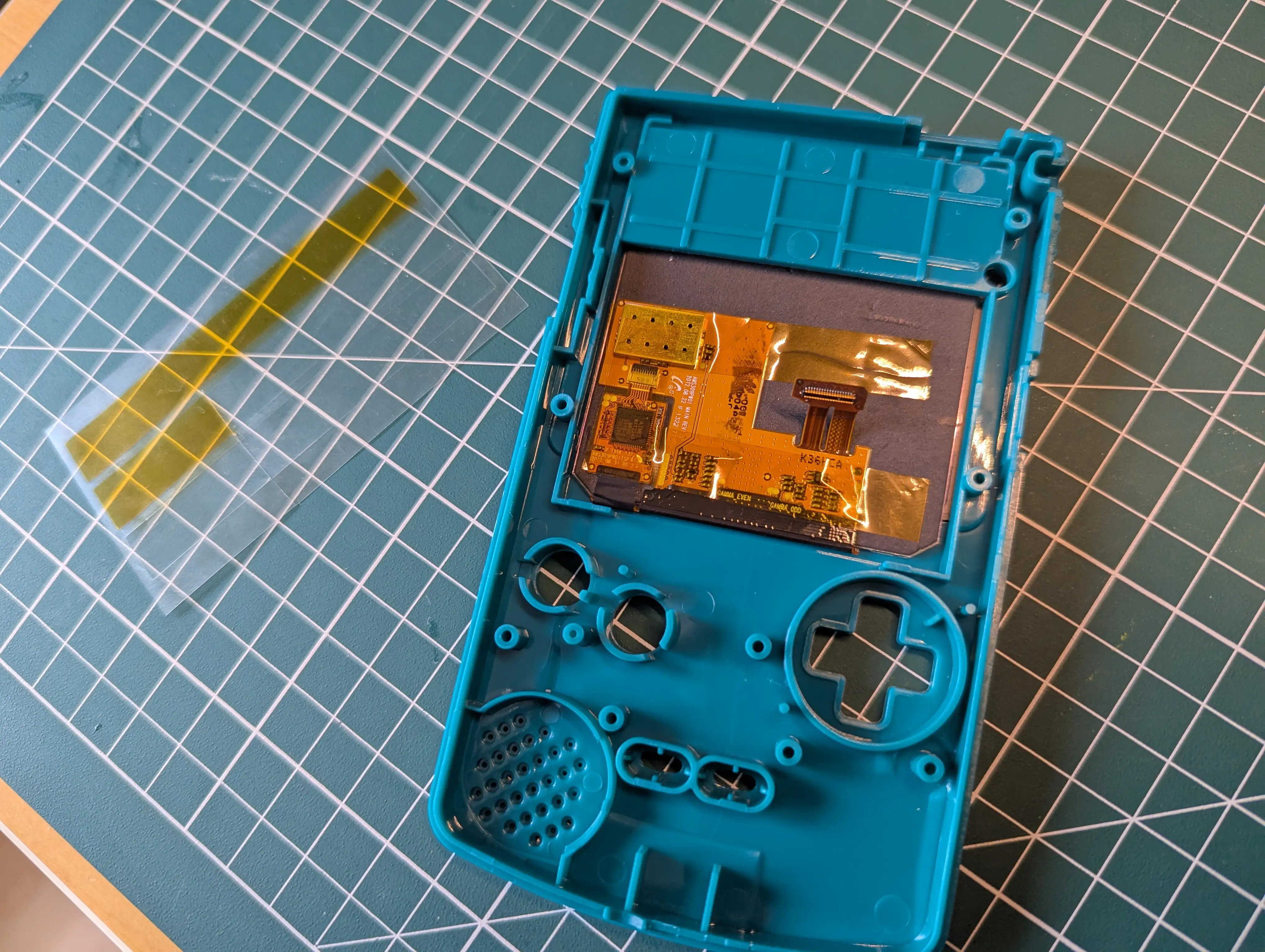

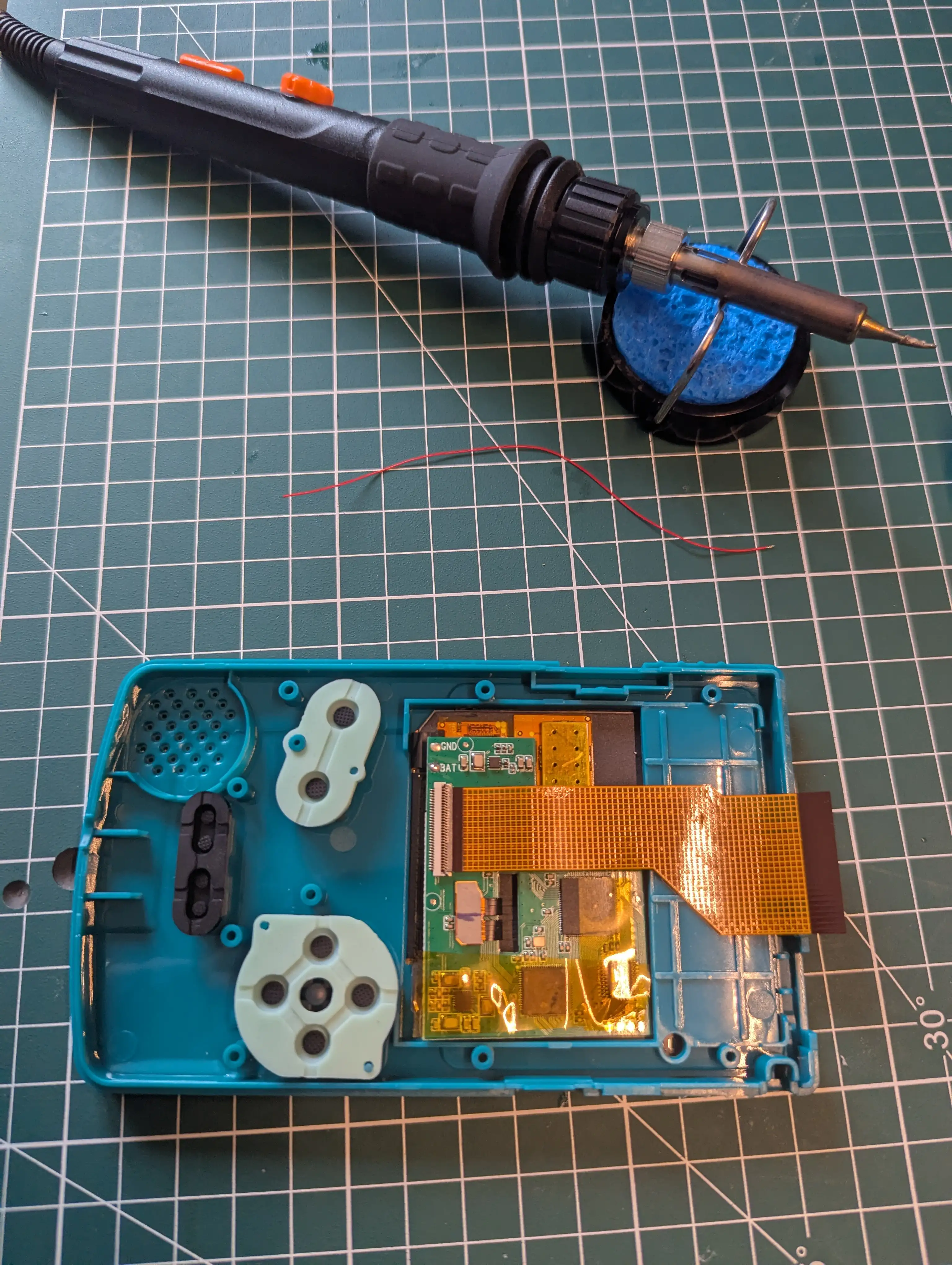

Une fois en place, on viens protéger les zones sensible avec du scotch électrostatique avant de placer la carte PCB pour relier le nouvel écran à l'alimentation de la console.

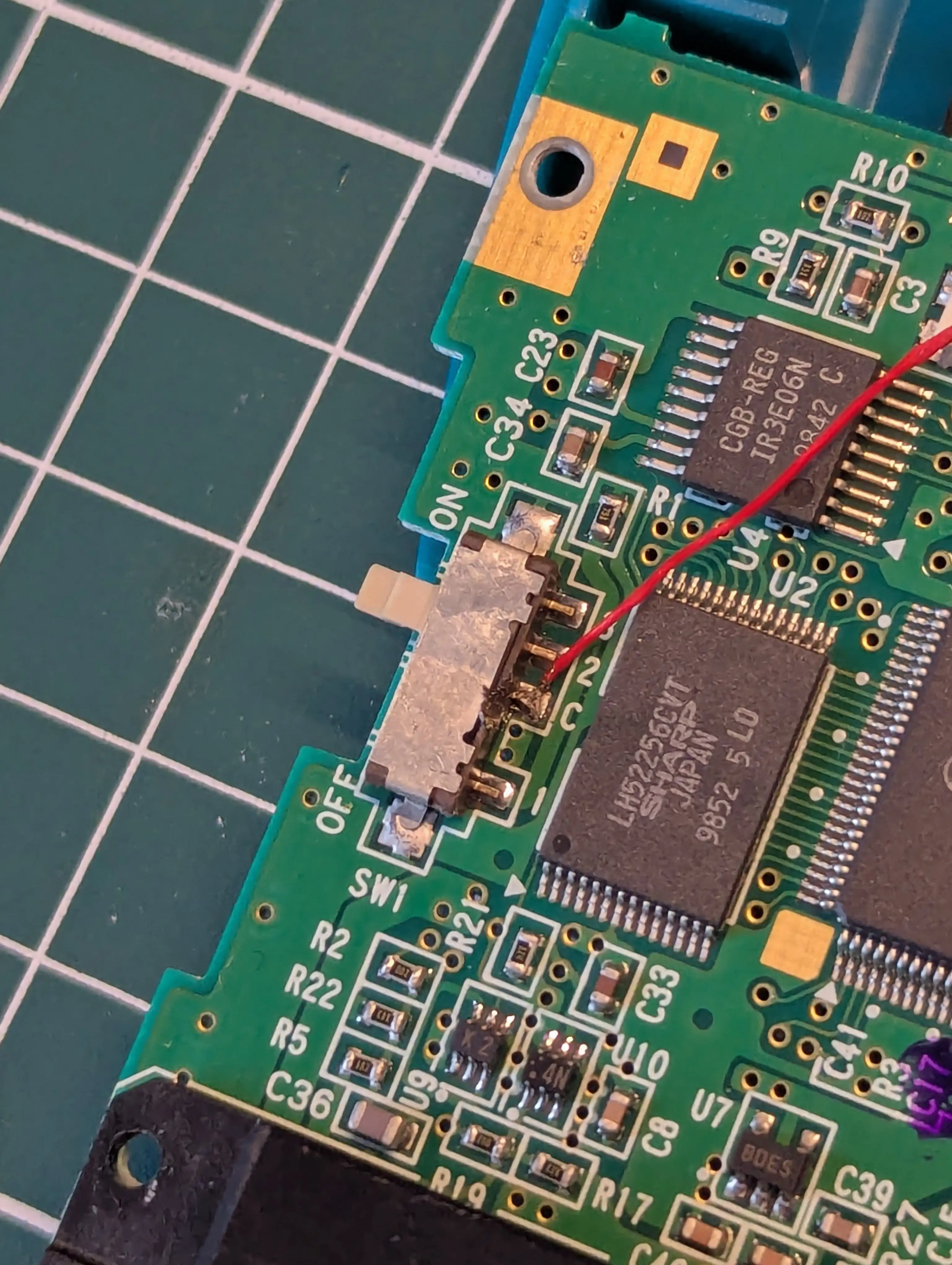

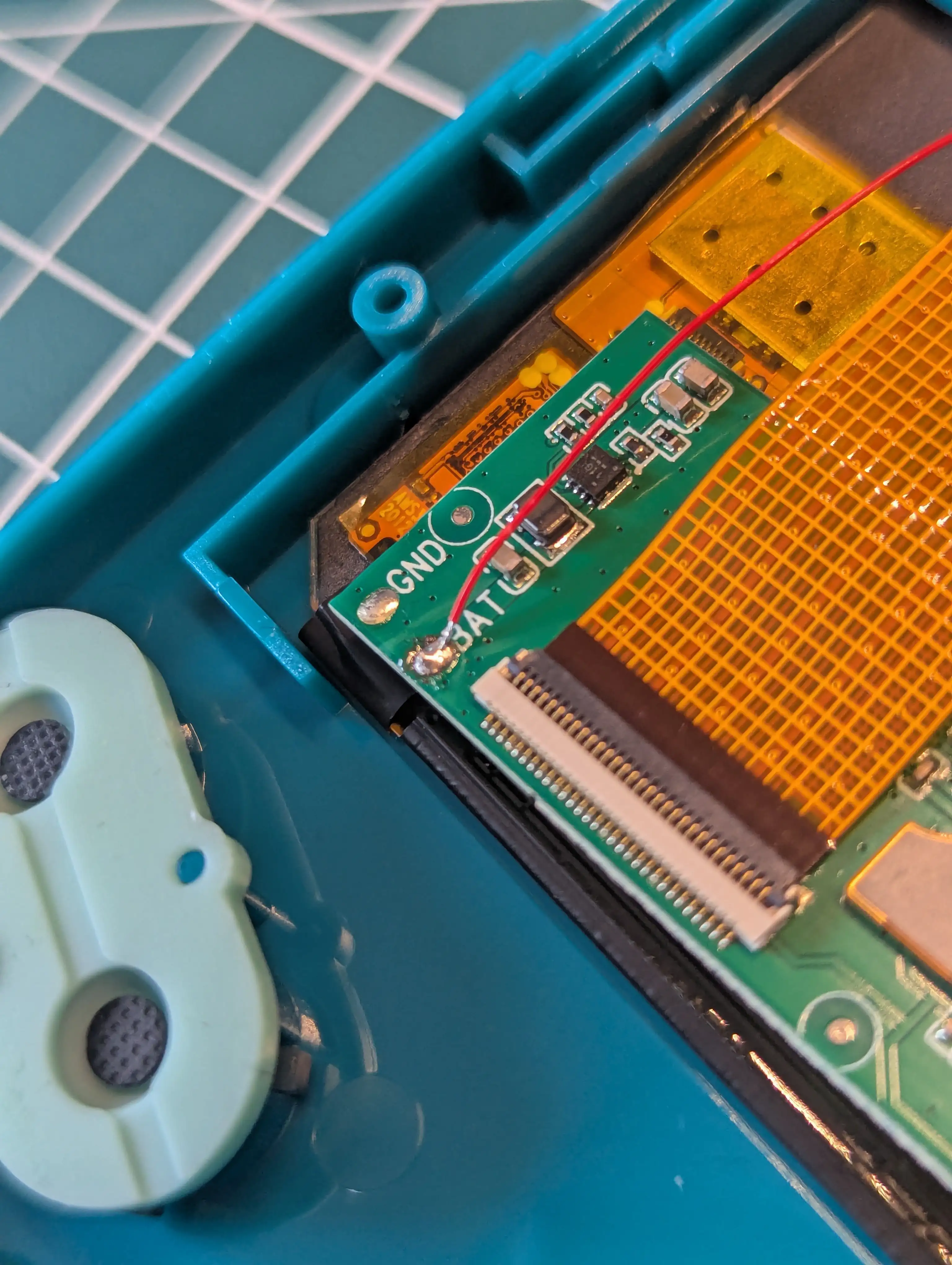

La fin de cette étape est délicate, puisqu'elle consite à venir soudé le fil sur le pad de surface "BAT" pour le relié au pad "C" du switch ON/OFF de la console

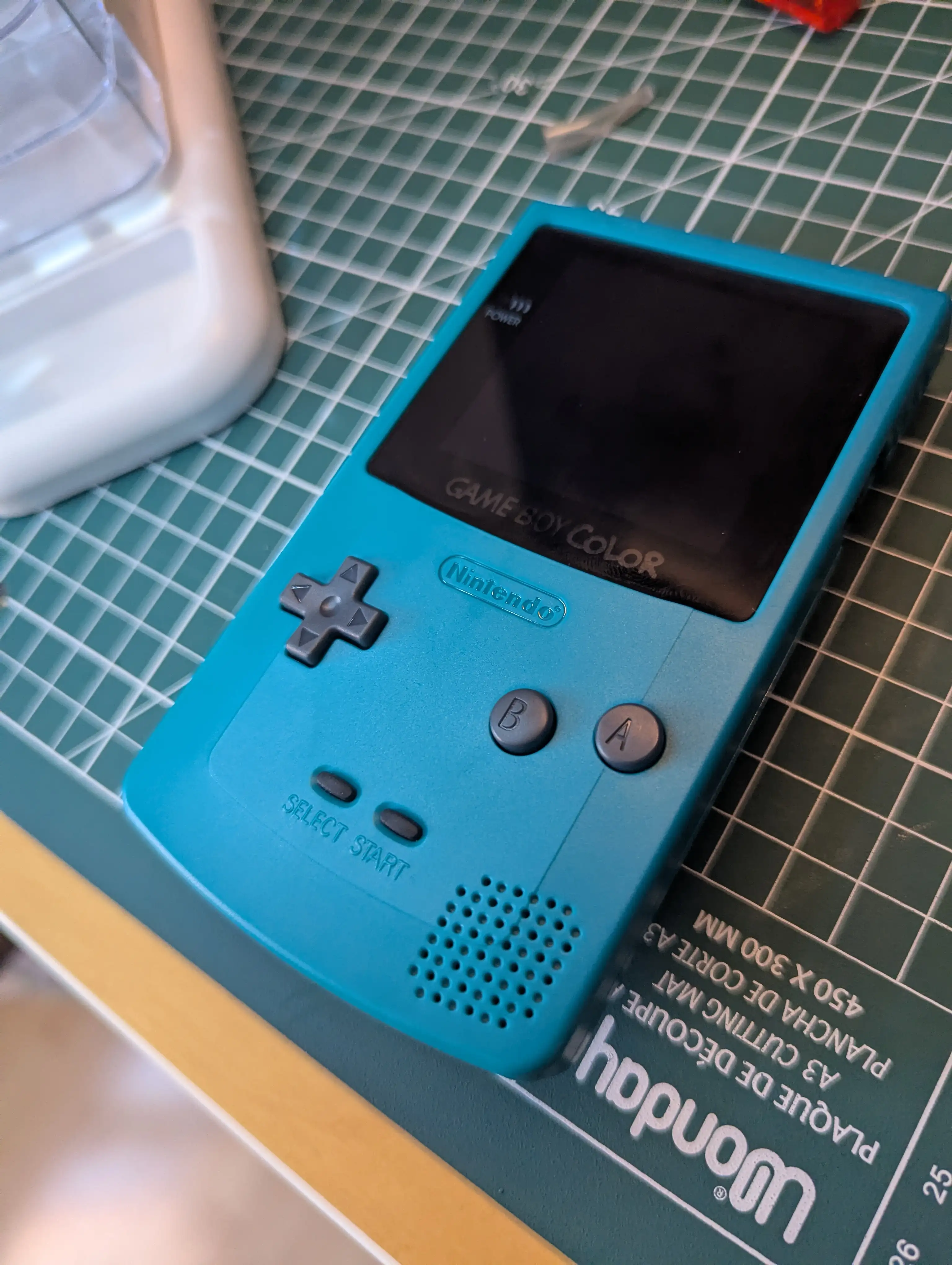

3eme et dernière étape, remontage de la coque, des vis et installation des piles. Et maintenant test d'allumage !

...

Et la plus rien... je m'apercois avec quelques gouttes de sueur que la console est inerte. Je change de piles, reverifie les soudures toujours rien. J'ai même remonté l'ancien écran LED en prenant le soin de déssoudé le fil du POD "C", mais rien n'y fait. La console est inerte, la console à été endommagé par l'opération.

On change alors de plan, et l'aventure de remplacement d'écran se transforme alors en vrai quête de diagnostique et de recherche de la panne. Je précise que mes compétences en micro electronique sont basique. Et que la majorité datent du Lycée ! On sort donc le testeur de continuité, et on commence à jouer un peu avec la carte. En essayant de comprendre si le probleme peux venir du switch ON/OFF que j'aurais endommager avec la soudure. Mais ce dernier à des valeurs correcte.

Les schemas de la carte PCB sont facilement trouvable sur le net : Schema - Nintendo Game Boy Color

Comme la LED ne s'allume même pas lorsque je met la console sur ON. Il est fort possible que le problème soit entre la batterie, et le bouton POWER. Et avec ce schema sous la main, il est plus facile de suivre et tester la continuité du circuit entre la batterie/les piles et le switch de mise sous tension. Très rapidement, j'identifie la cause du probleme, une resistance qui ne laisse plus passé le courant.

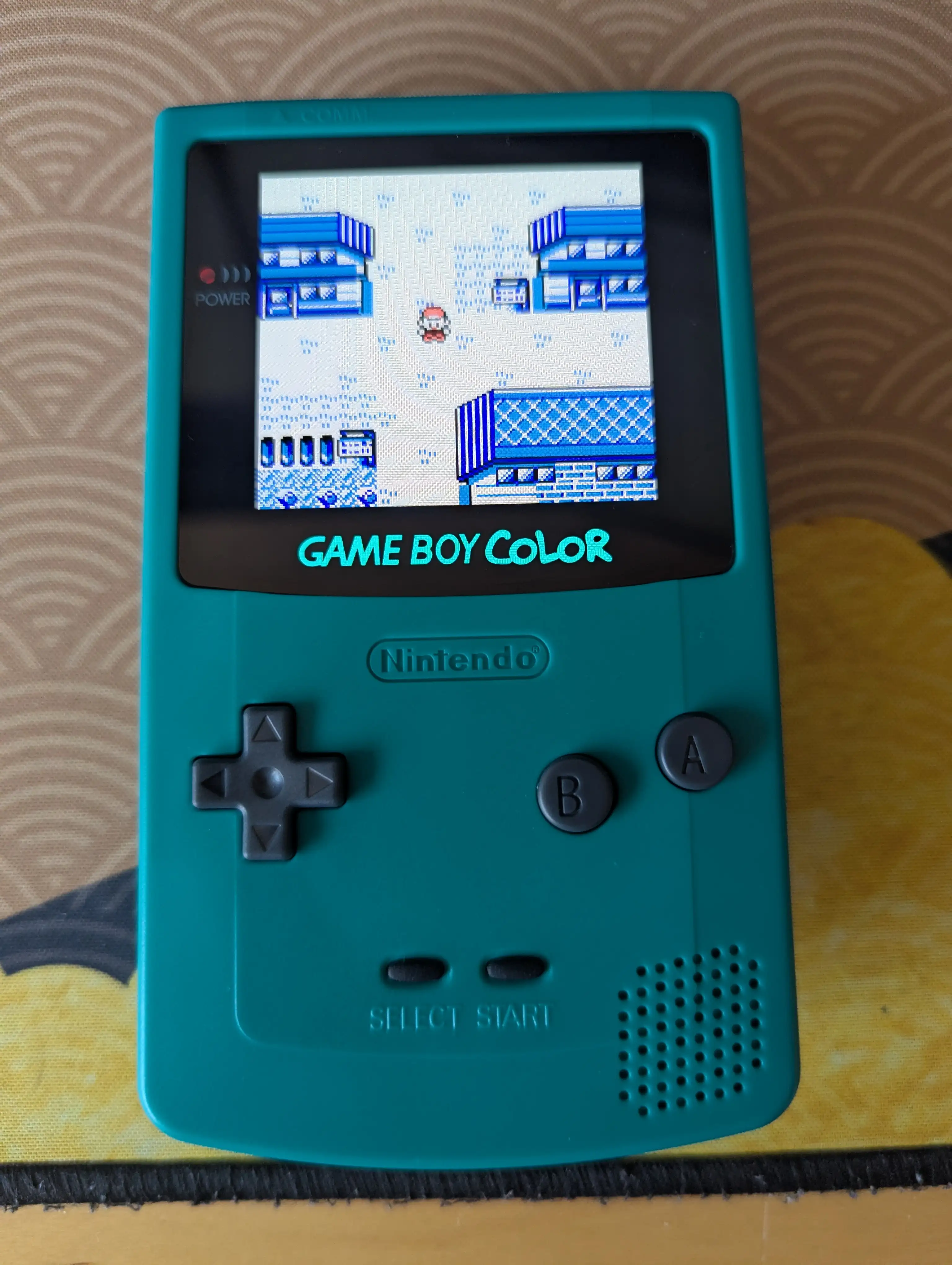

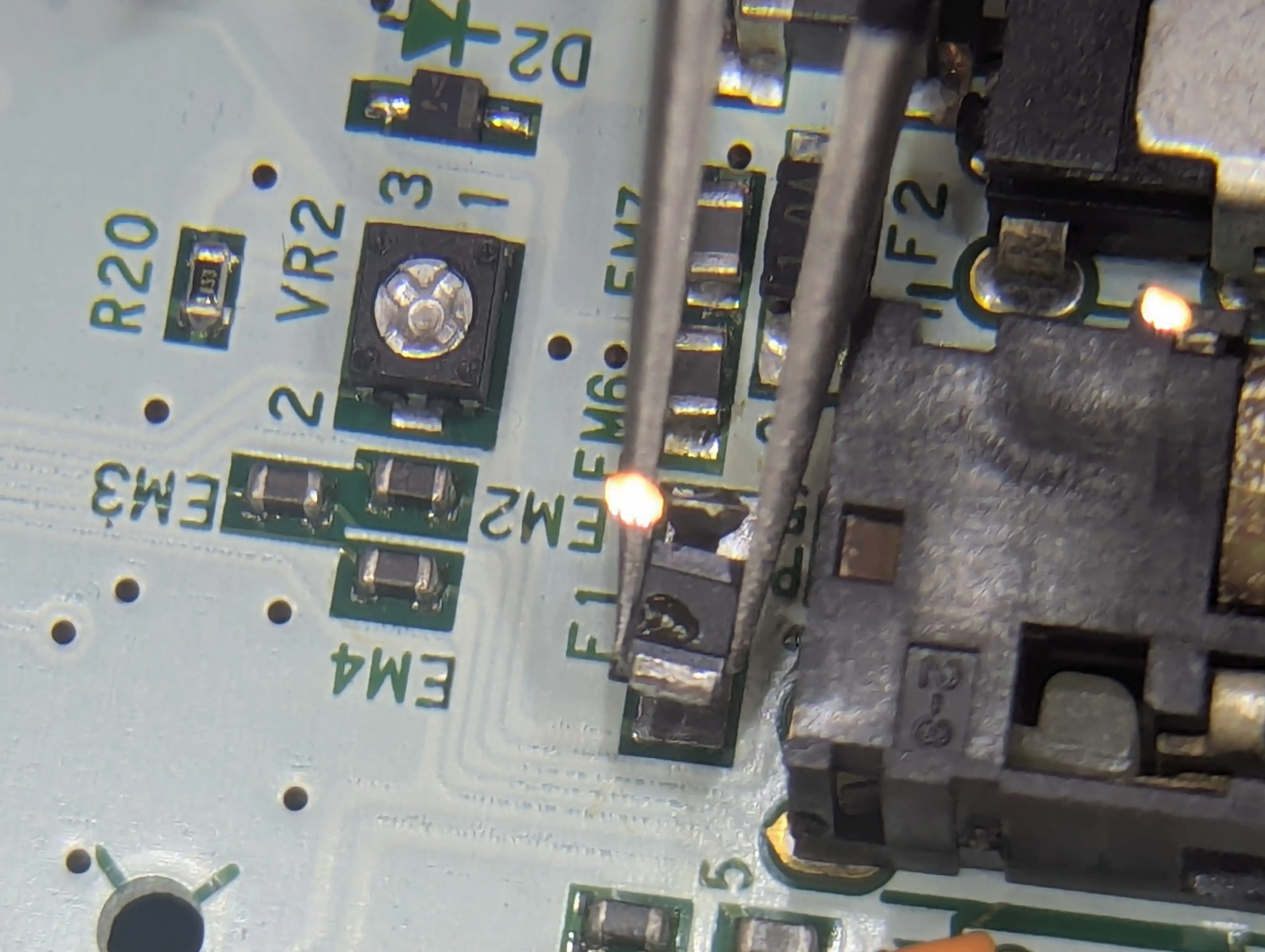

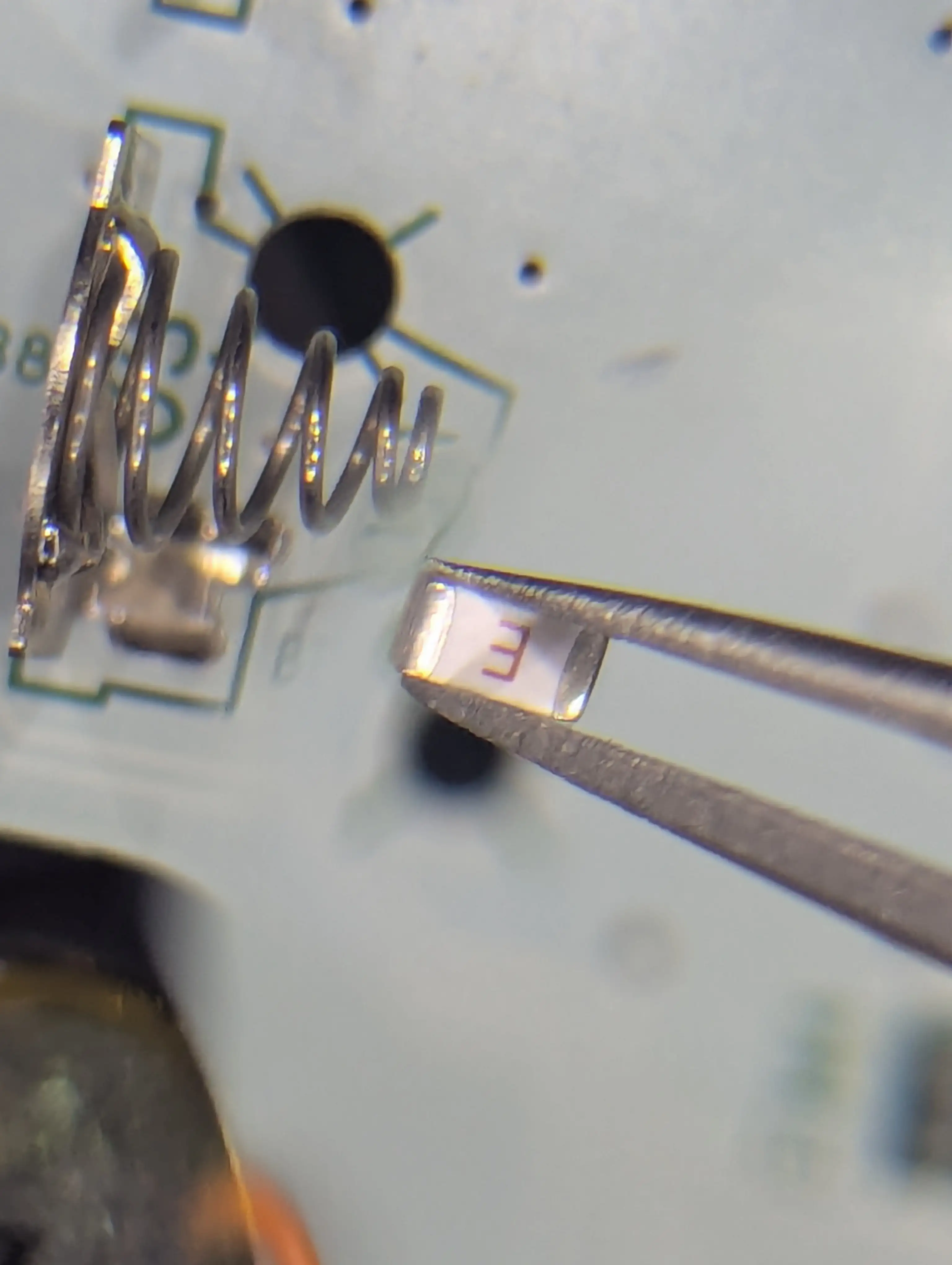

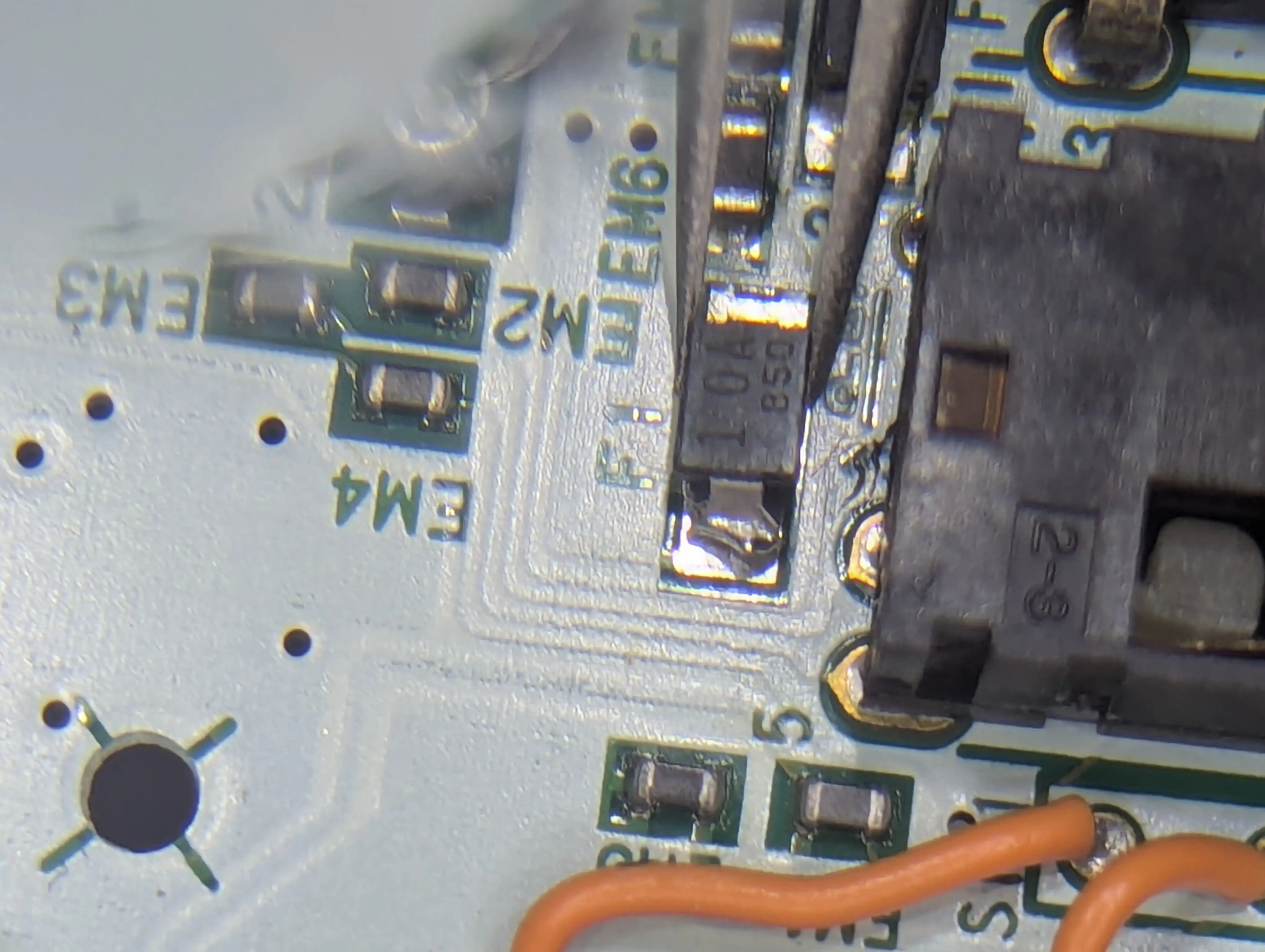

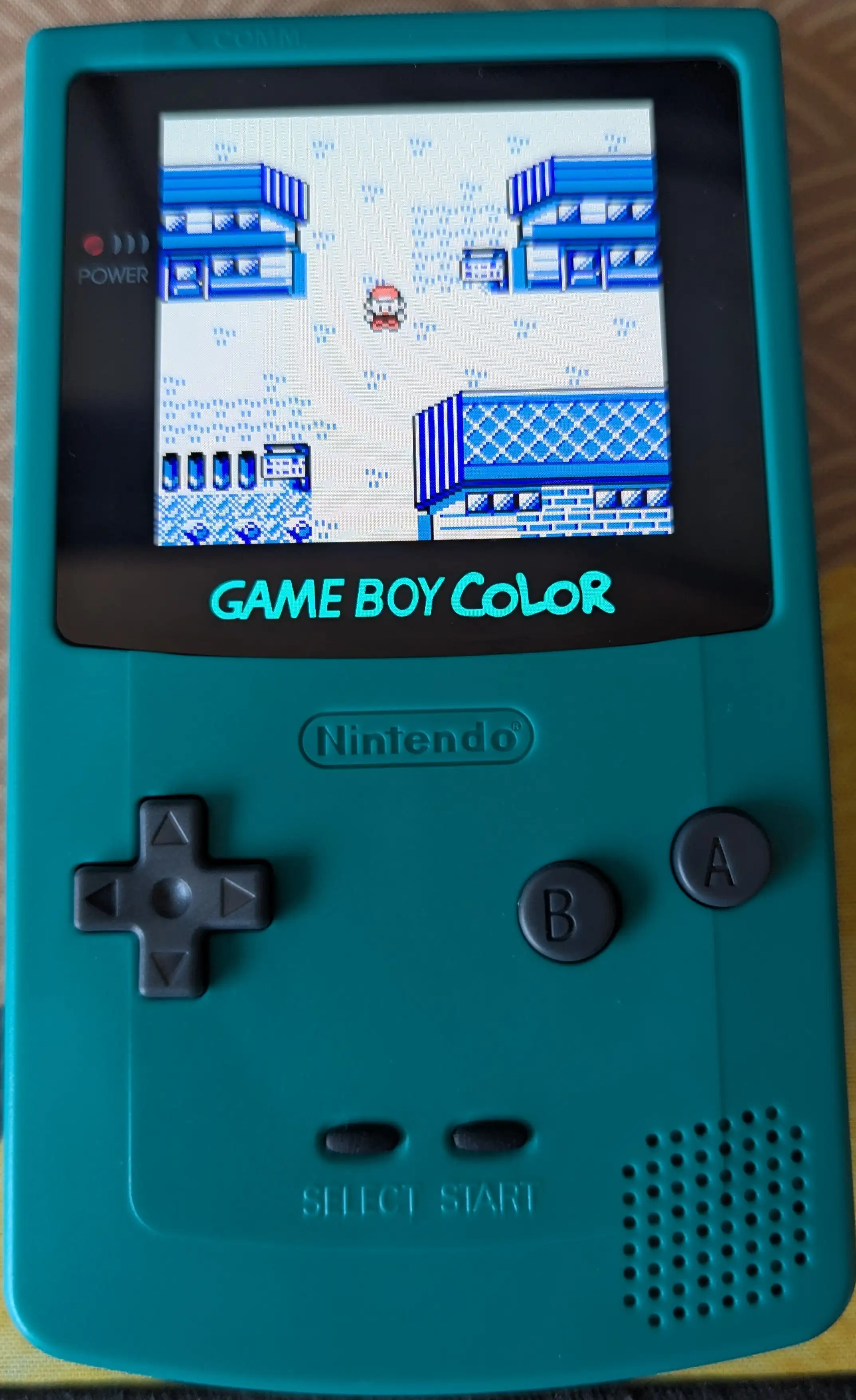

Après remplacement de ce petit fusible, par un équivalent, victoire !
